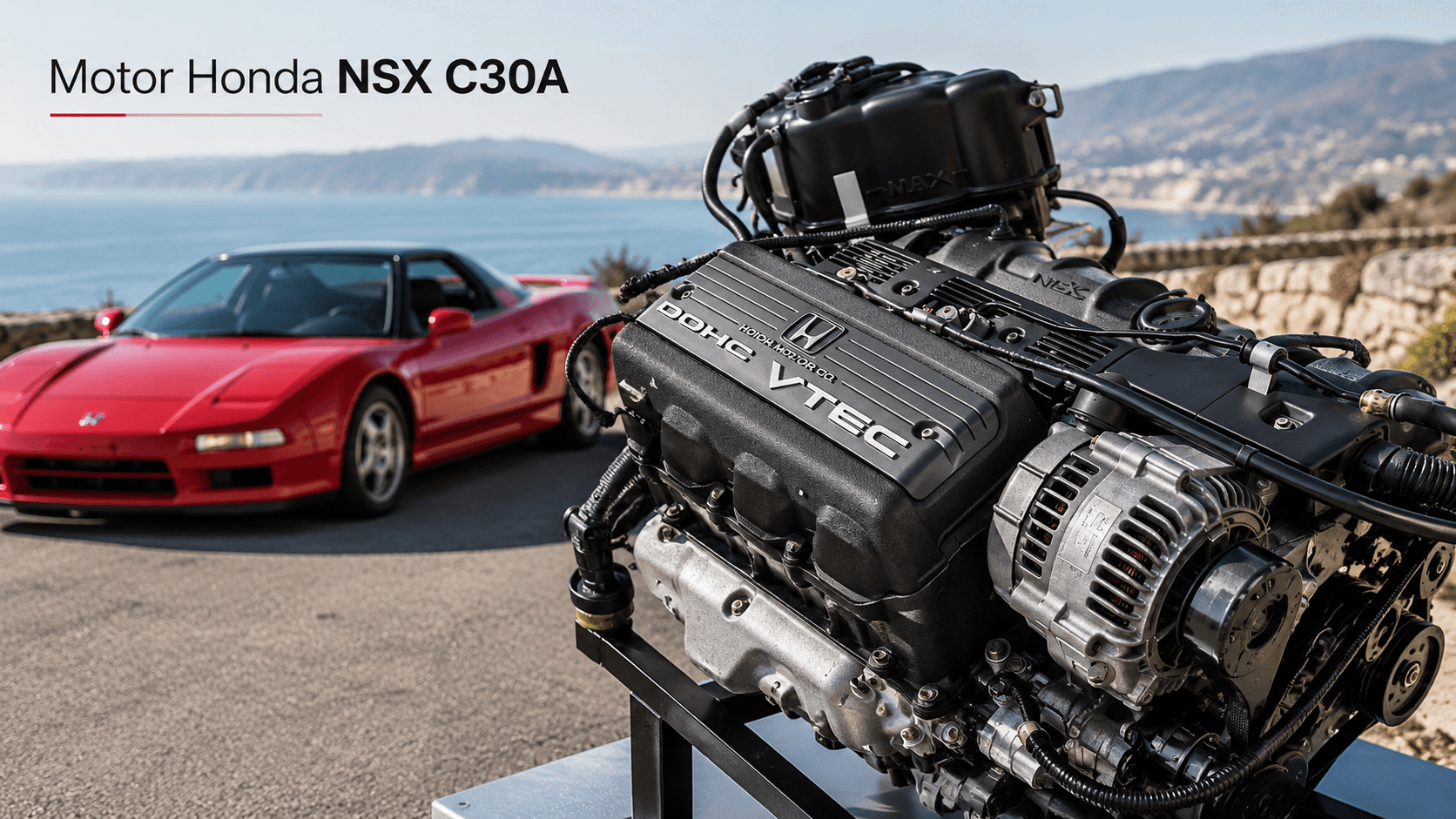

El Honda C30A es un motor V6 atmosférico de 3,0 litros desarrollado específicamente para la primera generación del Honda NSX. Utiliza distribución DOHC VTEC, cuatro válvulas por cilindro, bielas de titanio, inyección electrónica PGM-FI y una arquitectura diseñada para funcionar a altas revoluciones sin recurrir a turbocompresores.
Honda presentó el C30A en septiembre de 1990 junto con el NSX. El motor se instaló transversalmente detrás del habitáculo y transmitía la potencia a las ruedas traseras mediante una caja manual de cinco velocidades o una automática de cuatro relaciones.
El C30A está directamente relacionado con el Honda NSX NA1. También sirvió como base para el primer Honda NSX-R, las primeras versiones del Honda NSX-T y los modelos automáticos que continuaron comercializándose después de la introducción del C32B. Su página específica debe cubrir construcción, funcionamiento, transmisiones, mantenimiento, problemas y reconstrucción.
Ficha técnica del motor Honda C30A
| Especificación | C30A manual | C30A automático |
|---|---|---|
| Fabricante | Honda | Honda |
| Configuración | V6 a 90° | V6 a 90° |
| Alimentación | Atmosférica | Atmosférica |
| Cilindrada | 2.977 cm³ | 2.977 cm³ |
| Diámetro por carrera | 90 × 78 mm | 90 × 78 mm |
| Relación de compresión | 10,2:1 | 10,2:1 |
| Distribución | DOHC VTEC | DOHC VTEC |
| Válvulas | 24 | 24 |
| Accionamiento de la distribución | Correa dentada | Correa dentada |
| Alimentación de combustible | PGM-FI | PGM-FI |
| Potencia en Japón | 280 PS a 7.300 rpm | 265 PS a 6.800 rpm |
| Par máximo | 30 kgm a 5.400 rpm | 30 kgm a 5.400 rpm |
| Par aproximado | 294 Nm | 294 Nm |
| Inicio de la zona roja | 8.000 rpm | 7.500 rpm |
| Transmisión original | Manual de 5 velocidades | Automática de 4 velocidades |
| Posición | Central transversal | Central transversal |
| Tracción asociada | Trasera | Trasera |
| Código de chasis principal | NA1 | NA1 |
| Capacidad de aceite declarada originalmente | 6,3 litros | 6,3 litros |
Las especificaciones japonesas originales identifican el motor como C30A y confirman sus 2.977 cm³, el diámetro de 90 mm, la carrera de 78 mm, la compresión de 10,2:1, la distribución DOHC accionada por correa y la inyección electrónica PGM-FI.
Honda declaró 280 PS a 7.300 rpm para el C30A manual y 265 PS a 6.800 rpm para el automático. Ambas configuraciones producían 30 kgm de par a 5.400 rpm, equivalentes aproximadamente a 294 Nm.
Potencia del Honda C30A según el mercado
La potencia del C30A cambia según la transmisión y la norma utilizada para medirla.
| Mercado y transmisión | Potencia | Par |
| Japón, manual de 5 velocidades | 280 PS a 7.300 rpm | 294 Nm a 5.400 rpm |
| Japón, automático de 4 velocidades | 265 PS a 6.800 rpm | 294 Nm a 5.400 rpm |
| Norteamérica, manual de 5 velocidades | 270 hp SAE a 7.100 rpm | 285 Nm a 5.300 rpm |
| Norteamérica, automático de 4 velocidades | 252 hp SAE a 6.600 rpm | 285 Nm a 5.300 rpm |
El Acura NSX norteamericano declaraba 270 hp SAE con transmisión manual y 252 hp SAE con la automática. Las dos variantes producían 210 lb-pie de par, equivalentes aproximadamente a 285 Nm.
La diferencia entre los 280 PS japoneses y los 270 hp SAE norteamericanos no implica necesariamente que uno de los motores tenga diez caballos menos. PS y hp SAE no son unidades idénticas, y las homologaciones también podían emplear condiciones y calibraciones regionales diferentes.
Desarrollo del motor C30A
Honda desarrolló el C30A exclusivamente para el NSX. El proyecto comenzó utilizando como referencia la familia C de motores V6 y contempló inicialmente una evolución del C25A empleado por el Honda Legend.
Durante el desarrollo, Honda decidió abandonar la propuesta inicial SOHC y adoptar una culata DOHC VTEC. El cambio se produjo después de la introducción del sistema VTEC en el Integra, cuando la compañía consideró que su nuevo deportivo necesitaba representar la tecnología más avanzada disponible.
El objetivo no era obtener la máxima potencia mediante una cilindrada elevada o la instalación de turbocompresores. Honda buscaba un propulsor compacto, ligero, lineal y capaz de mantener una respuesta utilizable desde bajas revoluciones hasta una zona roja de 8.000 rpm.
Sistema DOHC VTEC del C30A
El C30A tiene dos árboles de levas por culata: uno para las válvulas de admisión y otro para las de escape.
El sistema VTEC utiliza diferentes perfiles de leva para adaptar la apertura de las válvulas al régimen del motor. A bajas y medias revoluciones emplea perfiles con menor elevación y duración. A alto régimen conecta un perfil central más agresivo.
El cambio entre los perfiles se realiza hidráulicamente. Cuando se cumplen las condiciones programadas, unos pasadores unen los balancines y permiten que el perfil de mayor elevación controle las válvulas.
En el C30A manual, Honda fijó el cambio al perfil de altas revoluciones aproximadamente a 5.800 rpm. La leva de admisión destinada al funcionamiento de alto régimen alcanzaba una elevación de 10,2 mm. Las versiones automáticas utilizaban ajustes adaptados a un régimen ligeramente inferior.
El VTEC permitía combinar dos características normalmente opuestas:
- Funcionamiento estable y utilizable a bajo régimen.
- Mayor entrada de aire y potencia en la zona alta.
El sistema no añade sobrealimentación ni cambia la cilindrada. Modifica la elevación y la duración de las válvulas para que el motor respire de forma adecuada en diferentes condiciones.
Inyección electrónica PGM-FI
La alimentación de combustible está controlada por el sistema electrónico Honda PGM-FI.
La unidad de control calcula la cantidad de combustible necesaria utilizando información procedente de diferentes sensores. La mezcla y el avance de encendido se ajustan según la carga, el régimen, la temperatura y otras condiciones de funcionamiento.
El C30A también dispone de control de detonación mediante sensores instalados en el bloque. El sistema puede modificar el avance de encendido cuando detecta combustión anormal.
Honda especificó gasolina sin plomo de alto octanaje para el motor. Debe utilizarse el combustible indicado para el mercado y año concreto, especialmente en un propulsor atmosférico con una relación de compresión de 10,2:1.
C30A con transmisión manual
El C30A manual se combinó originalmente con una caja de cinco velocidades.
Esta versión japonesa desarrollaba 280 PS a 7.300 rpm y comenzaba su zona roja a 8.000 rpm. En Norteamérica producía 270 hp SAE a 7.100 rpm.
La caja manual permitía mantener el motor dentro de su zona de mayor rendimiento. El conductor debía superar aproximadamente las 5.800 rpm para utilizar el perfil VTEC de alta elevación y acercarse a las 7.300 rpm para alcanzar la potencia máxima.
La configuración manual se utilizó en:
- Honda NSX cupé.
- Acura NSX.
- Primeras versiones del Honda NSX-T.
- Honda NSX-R de 1992.
Desde 1997, los NSX manuales normales pasaron a utilizar el C32B de 3,2 litros y la caja de seis velocidades.
C30A con transmisión automática
El C30A automático utiliza una caja de cuatro velocidades con convertidor de par.
Honda redujo la potencia hasta 265 PS en Japón y 252 hp SAE en Norteamérica. El inicio de la zona roja también bajó de 8.000 a 7.500 rpm.
La diferencia no se debe únicamente a las pérdidas generadas por el convertidor. El motor automático utiliza una calibración específica y componentes adaptados a su régimen de funcionamiento.
En 1995, Honda introdujo el acelerador electrónico Drive-by-Wire y el sistema F-Matic, que permitía seleccionar marchas mediante controles situados junto al volante.
Cuando apareció el C32B en 1997, Honda mantuvo el C30A para las unidades automáticas. La gama oficial incluía simultáneamente:
- C32B de 3,2 litros con transmisión manual.
- C30A de 3,0 litros con transmisión automática.
Por este motivo, existen Honda NSX NA1 fabricados después de la llegada del Honda NSX NA2.
Aplicaciones del motor Honda C30A
Honda NSX NA1 cupé manual
Fue la configuración original presentada en 1990:
- C30A de 280 PS en Japón.
- Caja manual de cinco velocidades.
- Tracción trasera.
- Motor central transversal.
- Zona roja a 8.000 rpm.
Es la aplicación que mejor representa el carácter de alto régimen para el que se diseñó el motor.
Honda NSX NA1 automático
La versión automática mantenía los 2.977 cm³ y el mismo par declarado, pero reducía la potencia y el régimen máximo.
Su funcionamiento era más progresivo y estaba orientado a una conducción menos dependiente del cambio manual.
Honda NSX-T
El Honda NSX-T apareció en 1995 con una sección de techo desmontable.
Las primeras unidades manuales y automáticas utilizaban el C30A. Desde 1997, las versiones manuales pasaron al C32B, mientras que los automáticos conservaron el motor de 3,0 litros.
Honda NSX-R de 1992
El primer Honda NSX-R utiliza el C30A y una transmisión manual de cinco velocidades.
Honda no centró el desarrollo en aumentar la cifra oficial de potencia. La mejora del rendimiento se consiguió mediante una reducción de peso de aproximadamente 120 kg, relaciones revisadas, una suspensión específica y una preparación más precisa del conjunto.
El NSX-R de 1992 fue además el primer automóvil de Honda que utilizó la denominación Type R.
Acura NSX
El Acura NSX comercializado en Norteamérica utilizó el mismo motor C30A, aunque con cifras expresadas según la norma SAE.
El manual declaraba 270 hp y el automático 252 hp. La marca Acura no identifica una familia de motores diferente.
Diferencias entre Honda C30A y C32B
| Característica | Honda C30A | Honda C32B |
| Cilindrada | 2.977 cm³ | 3.179 cm³ |
| Diámetro | 90 mm | 93 mm |
| Carrera | 78 mm | 78 mm |
| Relación de compresión | 10,2:1 | 10,2:1 |
| Distribución | DOHC VTEC | DOHC VTEC |
| Alimentación | Atmosférica | Atmosférica |
| Potencia japonesa manual | 280 PS | 280 PS |
| Potencia norteamericana manual | 270 hp | 290 hp |
| Par aproximado | 294 Nm | 304 Nm |
| Caja manual | 5 velocidades | 6 velocidades |
| Caja automática | 4 velocidades | No asociada al C32B |
| Código principal | NA1 | NA2 |
| Inicio de producción | 1990 | 1997 |
| NSX-R asociado | Modelo de 1992 | Modelo de 2002 |
El motor Honda C32B mantiene la arquitectura básica del C30A, pero aumenta el diámetro de los cilindros hasta 93 mm y la cilindrada hasta 3.179 cm³.
Su principal ventaja es el aumento de par y su combinación con una caja manual de seis velocidades. En Estados Unidos, la potencia declarada aumentó de 270 a 290 hp SAE.
El C32B no sustituyó completamente al C30A. Ambos continuaron disponibles dentro de la gama porque las unidades automáticas conservaron el motor de 3,0 litros.
Problemas del motor Honda C30A
El C30A no presenta un único fallo generalizado que afecte a todas las unidades. Los problemas actuales suelen estar relacionados con la edad, el mantenimiento incompleto, las fugas y las modificaciones.
Fugas de aceite
Las juntas y retenes pueden endurecerse con el tiempo.
Los puntos que deben inspeccionarse incluyen:
- Juntas de tapas de válvulas.
- Sellos próximos a los árboles de levas.
- Retenes del cigüeñal.
- Cárter y uniones inferiores.
- Componentes del sistema VTEC.
- Zona de la distribución.
La localización exacta debe realizarse después de limpiar el área. El aceite puede desplazarse por el motor y hacer que el origen aparente sea incorrecto.
Consumo de aceite
Un consumo elevado puede estar relacionado con fugas externas, ventilación del cárter, sellos de válvula, segmentos o desgaste interno.
No debe asumirse una reconstrucción completa sin efectuar antes:
- Medición de compresión.
- Prueba de fugas de cilindros.
- Inspección de bujías.
- Revisión del sistema de ventilación.
- Comprobación de fugas externas.
- Análisis del humo de escape.
Problemas de refrigeración
Una bomba de agua envejecida, un radiador obstruido, manguitos deteriorados o aire dentro del circuito pueden provocar temperaturas inestables.
En un automóvil con motor central, el sistema de refrigeración utiliza tuberías largas entre el motor y el radiador delantero. El llenado y purgado deben realizarse correctamente para evitar bolsas de aire.
Ralentí irregular
Puede proceder de diferentes causas:
- Cuerpo de aceleración sucio.
- Fugas de vacío.
- Válvula de control de ralentí.
- Inyectores.
- Bobinas o bujías.
- Sensores.
- Ajuste de válvulas.
- Baja compresión.
El diagnóstico debe comenzar con una lectura de códigos y una revisión básica antes de desmontar componentes.
Sensores y conexiones envejecidos
El calor y el paso del tiempo pueden afectar conectores, cableado y sensores.
Una señal intermitente puede provocar fallos difíciles de reproducir. Deben revisarse masas, terminales, conectores quebradizos y reparaciones anteriores antes de sustituir la unidad de control.
Conclusión
El Honda C30A es un V6 atmosférico de 2.977 cm³ desarrollado específicamente para el primer Honda NSX.
Utiliza una configuración de 90 grados, distribución DOHC VTEC, cuatro válvulas por cilindro, inyección PGM-FI y una relación de compresión de 10,2:1. Su diseño de 90 × 78 mm favorece el funcionamiento a altas revoluciones.
La versión manual japonesa desarrolla 280 PS a 7.300 rpm y 294 Nm a 5.400 rpm, con una zona roja situada en 8.000 rpm. El automático reduce la potencia hasta 265 PS y comienza su zona roja a 7.500 rpm.
El sistema VTEC cambia al perfil de alta elevación aproximadamente a 5.800 rpm, mientras que la admisión variable abre sus válvulas alrededor de 4.800 rpm. La coordinación de ambos sistemas permite mantener una entrega progresiva desde la zona media hasta el régimen máximo.
Las bielas de titanio, el bloque y las culatas de aluminio, las piezas de magnesio y el encendido directo muestran el nivel técnico aplicado por Honda. Las bielas pesaban aproximadamente un 30 % menos que unas equivalentes de acero y contribuían a la capacidad del motor para girar a alto régimen.
El C30A se utilizó en el Honda NSX NA1, el primer Honda NSX-R, las primeras versiones del Honda NSX-T y los automáticos posteriores a 1997.
Actualmente, su conservación depende principalmente del mantenimiento. La distribución, la bomba de agua, el sistema de refrigeración, las juntas, el encendido y el ajuste de válvulas deben revisarse según el historial y estado de cada unidad.
