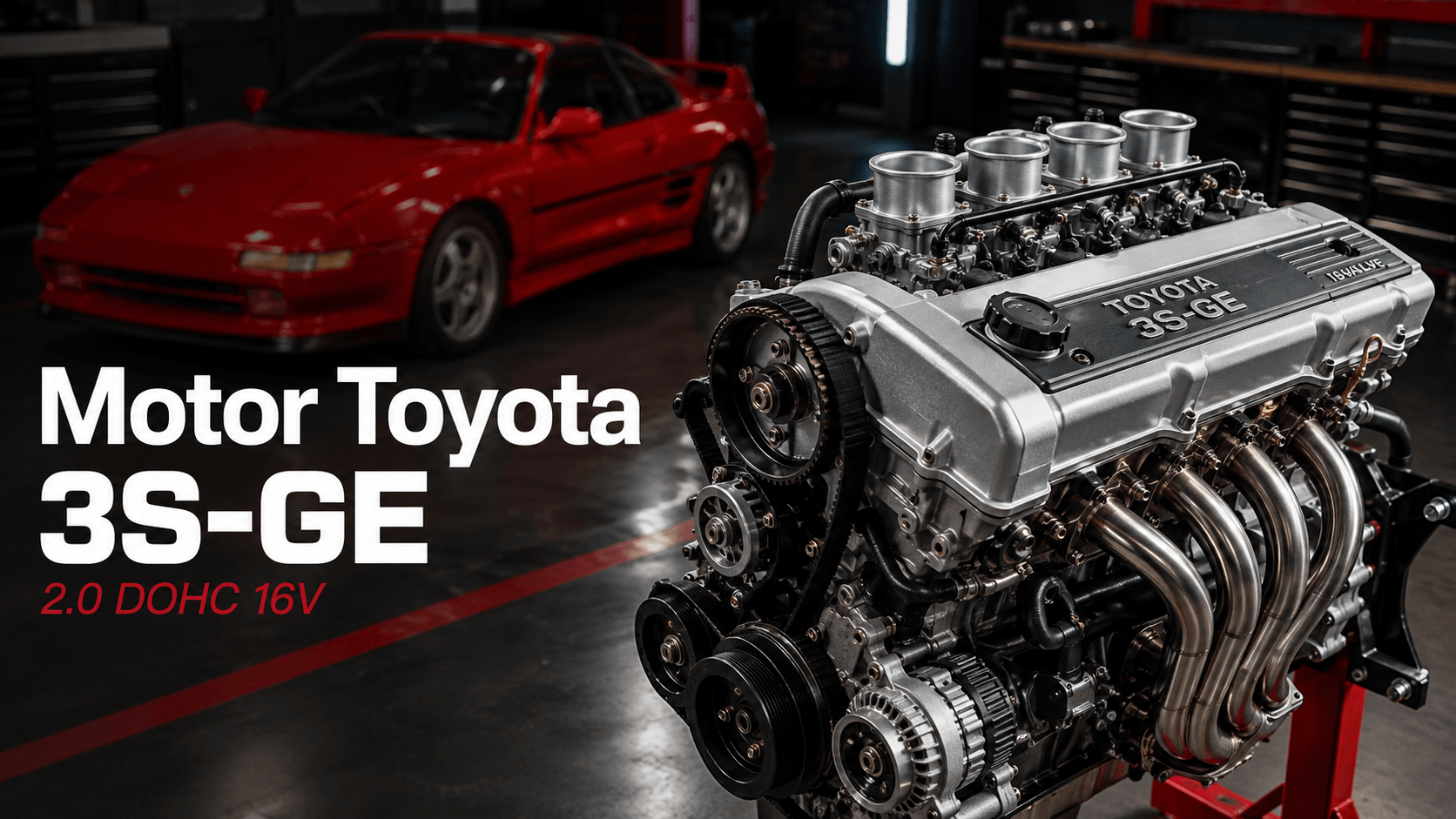

El motor Toyota 3S-GE es un propulsor atmosférico de cuatro cilindros, 2,0 litros, doble árbol de levas y 16 válvulas.
Toyota lo utilizó como principal motor atmosférico deportivo del Toyota MR2 SW20 en Japón y varios mercados europeos. En la gama japonesa impulsaba las versiones G y G-Limited, mientras que el motor Toyota 3S-GTE quedaba reservado para los modelos turbo GT y GT-S.
El 3S-GE evolucionó durante la vida comercial del SW20. Las primeras unidades japonesas desarrollaban 165 PS, las revisiones posteriores alcanzaron 170 o 180 PS según la transmisión y la versión final con VVT-i llegó a 200 PS.
Ficha técnica del Toyota 3S-GE
| Característica | Especificación general |
|---|---|
| Fabricante | Toyota Motor Corporation |
| Familia | Toyota S |
| Código | 3S-GE |
| Cilindrada | 1.998 cm³ |
| Configuración | Cuatro cilindros en línea |
| Diámetro | 86 mm |
| Carrera | 86 mm |
| Distribución | DOHC |
| Válvulas | 16 |
| Válvulas por cilindro | Cuatro |
| Alimentación | Inyección electrónica |
| Aspiración | Atmosférica |
| Posición en el MR2 | Central transversal |
| Tracción asociada | Trasera |
| Cambio manual | Cinco velocidades |
| Cambio automático | Cuatro velocidades |
| Aplicación principal | Toyota MR2 SW20 G y G-Limited |
| Potencia japonesa | Entre 165 y 200 PS según evolución |
El diámetro y la carrera de 86 mm forman una configuración cuadrada. En la versión japonesa final, Toyota publicó una relación de compresión de 11,0:1, 200 PS a 7.000 rpm y 205,9 Nm a 6.000 rpm.
Qué significa 3S-GE
El código se interpreta de la siguiente manera:
- 3: tercera evolución principal de la familia S.
- S: familia de motores Toyota S.
- G: culata deportiva de doble árbol de levas.
- E: inyección electrónica de combustible.
La letra G diferencia al 3S-GE de motores de orientación menos deportiva como el 3S-FE.
Aunque ambos tienen 1.998 cm³ y pertenecen a la familia S, cambian la culata, los árboles de levas, la admisión, el escape, la gestión electrónica y el régimen de funcionamiento.
Aplicación en el Toyota MR2 SW20
Toyota presentó el Toyota MR2 SW20 en octubre de 1989 con dos motores principales para Japón:
- 3S-GE atmosférico de 165 PS.
- 3S-GTE turbo de 225 PS.
El 3S-GE se instalaba transversalmente detrás del habitáculo y delante del eje posterior. Se ofrecía en las versiones G y G-Limited, con cambio manual de cinco velocidades o automático ECT-S de cuatro relaciones.
Primera evolución del 3S-GE en el MR2
El 3S-GE japonés de lanzamiento desarrollaba 165 PS a 6.800 rpm.
Toyota utilizó:
- Relación de compresión de 10,0:1.
- Sistema de admisión variable.
- Colector de escape tubular de acero inoxidable.
- Sensor de detonación.
- Gasolina premium sin plomo.
- Inyección electrónica.
La admisión variable modificaba la longitud efectiva de los conductos mediante una válvula conectada a una segunda cámara de resonancia. El objetivo era mejorar la eficiencia de llenado tanto a bajo como a alto régimen.
Especificaciones iniciales
| Característica | 3S-GE japonés de 1989 |
| Cilindrada | 1.998 cm³ |
| Aspiración | Atmosférica |
| Distribución | DOHC, 16 válvulas |
| Relación de compresión | 10,0:1 |
| Potencia | 165 PS |
| Régimen de potencia | 6.800 rpm |
| Combustible | Gasolina premium |
| Admisión variable | Sí |
| Colector tubular | Acero inoxidable |
Toyota también instaló soportes hidráulicos específicos en las versiones 3S-GE para reducir la transmisión de ruido y vibraciones hacia la carrocería.
Evolución del 3S-GE durante el SW20
El motor recibió varias actualizaciones, pero las cifras no cambiaron de forma idéntica en todos los países.
Primera etapa japonesa
Las primeras versiones japonesas producían 165 PS.
Esta configuración se mantuvo en las unidades iniciales y en la actualización japonesa de diciembre de 1991.
Actualización de 1993
La gama japonesa presentada en octubre de 1993 utilizó versiones del 3S-GE con 170 o 180 PS, según la transmisión y la configuración.
Toyota mantuvo los grados atmosféricos G y G-Limited, mientras que los GT y GT-S continuaron utilizando el 3S-GTE turbo.
Configuración de 1996
El catálogo japonés de junio de 1996 muestra:
- 170 PS en determinadas configuraciones automáticas.
- 180 PS a 7.000 rpm en versiones manuales.
La diferencia confirma que no puede asignarse una sola cifra de potencia a todos los SW20 atmosféricos de un mismo periodo.
Versión final con VVT-i
En diciembre de 1997 Toyota introdujo la evolución final del 3S-GE para el SW20 japonés.
Esta versión incorporaba VVT-i y desarrollaba:
| Característica | Especificación final |
| Potencia | 200 PS a 7.000 rpm |
| Par máximo | 205,9 Nm a 6.000 rpm |
| Cilindrada | 1.998 cm³ |
| Diámetro | 86 mm |
| Carrera | 86 mm |
| Relación de compresión | 11,0:1 |
| Alimentación | EFI |
| Combustible | Gasolina premium |
| Cambio principal | Manual de cinco velocidades |
Toyota atribuye directamente los 200 PS de la versión final a la incorporación del sistema VVT-i.
Esta evolución es conocida habitualmente como 3S-GE BEAMS Red Top por el color de su tapa superior y su pertenencia a la familia de motores deportivos BEAMS.
Tabla de evoluciones
| Etapa | Mercado representativo | Potencia |
| Lanzamiento de 1989 | Japón | 165 PS |
| Primera gama británica | Reino Unido | 158 bhp |
| Actualización británica de 1994 | Reino Unido | 173 bhp |
| Revisiones japonesas intermedias | Japón | 170 o 180 PS |
| Versión final con VVT-i | Japón | 200 PS |
La gama británica comenzó con motores de 119 y 158 bhp. En 1994 Toyota introdujo un 3S-GE de 173 bhp procedente de la gama Celica, acompañado de modificaciones en suspensión y dirección.
Sistema VVT-i
La versión final japonesa añadió VVT-i.
Este sistema modifica hidráulicamente el momento de apertura y cierre de las válvulas de admisión según las revoluciones y la carga del motor.
Sus componentes principales son:
- Centralita.
- Válvula de control de aceite.
- Actuador del árbol de levas.
- Sensor de posición.
- Conductos de lubricación.
El VVT-i permitió aumentar la potencia a 200 PS sin utilizar turbo ni compresor. Toyota mantuvo una cilindrada de 1.998 cm³ y elevó la relación de compresión hasta 11,0:1.
El aceite correcto y los cambios realizados a tiempo son importantes porque el actuador y la válvula de control dependen de la presión y limpieza del circuito de lubricación.
Cambio manual y automático
El 3S-GE estuvo disponible con dos transmisiones principales.
Cambio manual de cinco velocidades
Es la configuración de mayor interés deportivo.
Permite mantener el motor dentro de la zona alta del cuentavueltas y fue la única transmisión asociada a la versión japonesa final de 200 PS.
Los componentes relacionados incluyen:
- Embrague.
- Volante motor.
- Caja.
- Cables.
- Palanca.
- Semiejes.
- Soportes.
- Diferencial.
Automática ECT-S
Toyota también ofreció una transmisión automática de cuatro velocidades.
La versión de lanzamiento utilizaba un convertidor de par de alta eficiencia y control conjunto de motor y transmisión para mejorar la suavidad de los cambios.
Las versiones automáticas podían tener una potencia distinta de las manuales durante determinadas revisiones. Por eso deben comprobarse el año, el código y la transmisión antes de pedir piezas.
Diferencias entre 3S-GE y 3S-GTE
| Característica | 3S-GE | 3S-GTE |
| Cilindrada | 1.998 cm³ | 1.998 cm³ |
| Aspiración | Atmosférica | Turbo |
| Intercooler | No | Sí |
| Potencia inicial japonesa | 165 PS | 225 PS |
| Potencia final japonesa | 200 PS | 245 PS |
| Par | Inferior | Superior |
| Relación de compresión | Más alta | Adaptada al turbo |
| Transmisión automática | Disponible | No en el MR2 japonés |
| Versiones | G y G-Limited | GT y GT-S |
| Complejidad | Menor | Mayor |
| Gestión térmica | Más sencilla | Más exigente |
El motor Toyota 3S-GTE no es simplemente un 3S-GE con un turbo añadido.
Toyota ofrecía 165 PS para el 3S-GE y 225 PS para el 3S-GTE en el lanzamiento japonés de 1989.
Diferencias entre 3S-GE y 3S-FE
| Característica | 3S-GE | 3S-FE |
| Enfoque | Deportivo | Uso cotidiano |
| Culata | Serie G | Serie F |
| Régimen de potencia | Más alto | Más bajo |
| Potencia | Superior | Inferior |
| Admisión | Más orientada al rendimiento | Más orientada al par |
| Aplicación en MR2 | Versiones deportivas atmosféricas | Versiones de acceso en algunos mercados |
La gama británica inicial utilizó un motor de acceso de 119 bhp y una opción deportiva de 158 bhp.
Aunque ambos motores pertenecen a la familia S, sus componentes no deben considerarse directamente intercambiables.
Problemas que deben comprobarse
| Síntoma | Comprobaciones iniciales |
| Ralentí irregular | Vacío, admisión, válvula de ralentí y encendido |
| Falta de potencia | Distribución, encendido, combustible y admisión variable |
| Tirones | Bujías, cables, distribuidor, inyectores y sensores |
| Temperatura elevada | Purgado, termostato, bomba, radiador y ventiladores |
| Fuga de aceite | Tapa, distribuidor, retenes y cárter |
| Ruido de distribución | Tensor, poleas, bomba y correa |
| VVT-i inestable | Aceite, válvula de control, actuador y sensor |
| Vibraciones | Soportes, encendido, compresión y mezcla |
Estos síntomas no identifican por sí solos una avería. El diagnóstico debe comenzar por comprobar códigos, mantenimiento, compresión, encendido, combustible y refrigeración.
Conclusión
El motor Toyota 3S-GE es un propulsor atmosférico de 1.998 cm³, cuatro cilindros, doble árbol de levas y 16 válvulas.
Toyota lo utilizó en las versiones atmosféricas G y G-Limited del Toyota MR2 SW20. La especificación japonesa de lanzamiento desarrollaba 165 PS a 6.800 rpm y utilizaba admisión variable, una relación de compresión de 10,0:1 y un colector tubular de acero inoxidable.
Las revisiones posteriores alcanzaron 170 o 180 PS según la transmisión. La evolución final japonesa añadió VVT-i, elevó la compresión hasta 11,0:1 y desarrolló 200 PS a 7.000 rpm y 205,9 Nm a 6.000 rpm.
No debe confundirse con el motor Toyota 3S-GTE turbo. Aunque ambos comparten cilindrada y familia, cambian sus componentes internos, alimentación, gestión, refrigeración y transmisión.
Para comprar repuestos es necesario identificar el año, el mercado, la transmisión y la evolución exacta del motor.
