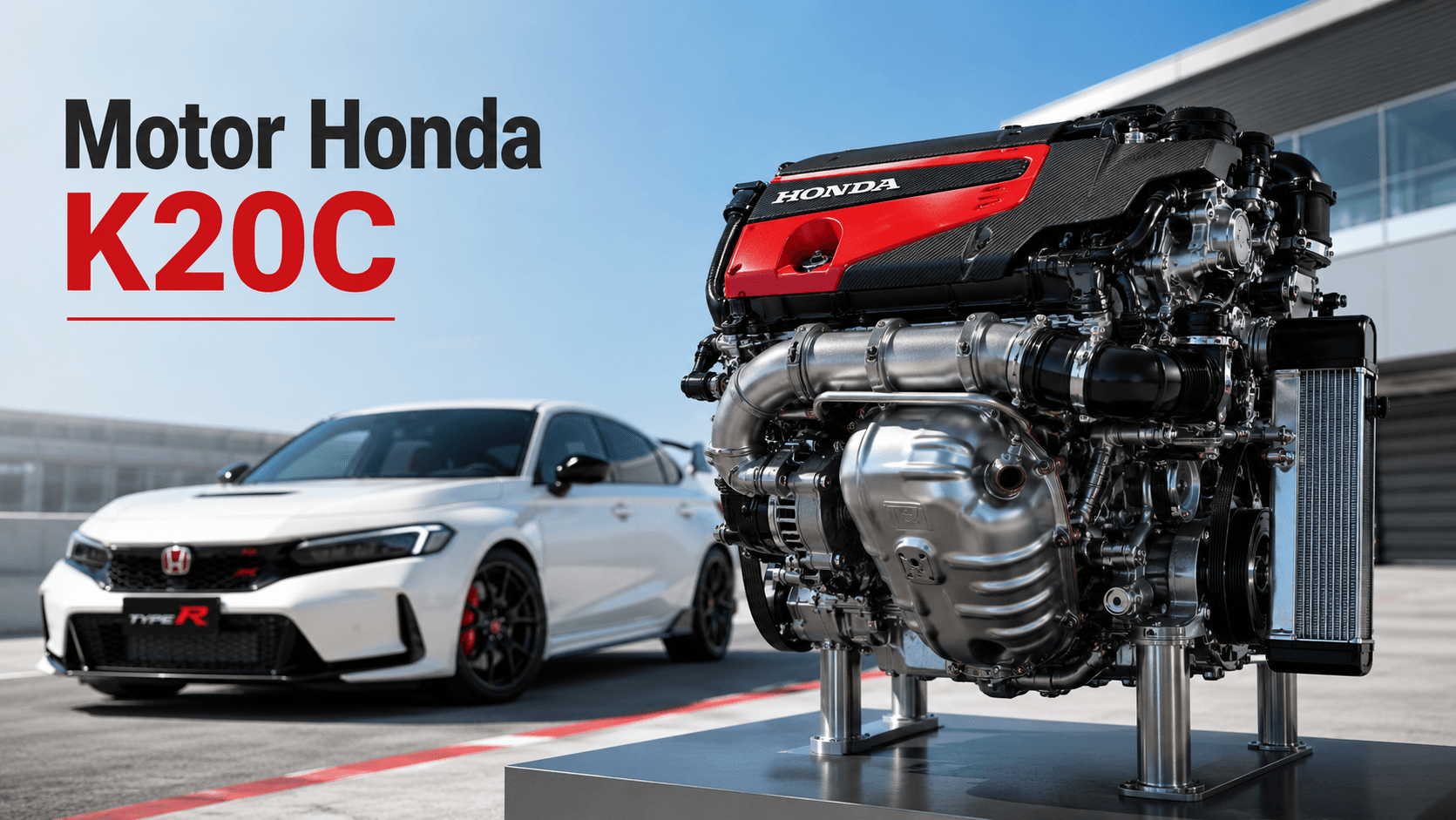

El Honda K20C es un motor de cuatro cilindros en línea, 2,0 litros, turboalimentación e inyección directa desarrollado para iniciar una nueva etapa dentro del Honda Civic Type R. Debutó en 2015 con el Honda Civic Type R FK2 y posteriormente evolucionó para los Honda Civic Type R FK8 y Honda Civic Type R FL5. Honda explica que el objetivo original del proyecto era superar los 300 PS y disponer de un motor capaz de soportar las exigencias de desarrollo en Nürburgring.

Su aparición supuso una ruptura respecto al Motor Honda B16B y al Motor Honda K20A. Los anteriores Civic Type R conseguían sus prestaciones mediante aspiración natural y altas revoluciones; el K20C añadió turbocompresor, inyección directa y una entrega de par mucho mayor desde regímenes inferiores.

Honda ha mantenido la arquitectura básica del K20C durante FK2, FK8 y FL5, pero el motor no ha permanecido congelado. Escape, refrigeración, turbocompresor, admisión, intercooler y gestión electrónica han evolucionado progresivamente.

Ficha técnica del Honda K20C

Las especificaciones básicas documentadas por Honda para el K20C del Civic Type R son:

Honda publica 1.995 cm³, 86,0 × 85,9 mm y una relación de compresión de 9,8:1 para el K20C del Civic Type R japonés.

El primer motor turbo de la historia Type R

El K20C apareció cuando Honda recuperó el Civic Type R con el FK2 en 2015.

Hasta ese momento, todos los Type R habían utilizado motores atmosféricos. Para la nueva generación, Honda consideró que necesitaba superar los 300 PS si quería alcanzar sus objetivos de aceleración, velocidad y rendimiento en circuito. El proyecto había comenzado con una meta de aproximadamente 280 PS, pero finalmente el motor fue replanteado para alcanzar un nivel superior.

La primera especificación del Honda Civic Type R FK2 desarrollaba 228 kW o 310 PS y 400 Nm. Honda situó además la zona roja en 7.000 rpm, buscando conservar una capacidad de subir de vueltas poco habitual en un motor turbo de alto rendimiento.

Así nació la era VTEC Turbo del Civic Type R.

K20C y K20A: relacionados, pero no iguales

Honda señala que durante el desarrollo del K20C tomó como punto de partida la experiencia obtenida con el Motor Honda K20A, pero el nuevo propulsor fue profundamente replanteado para trabajar con sobrealimentación.

Ambos motores tienen aproximadamente dos litros y pertenecen a la familia K, pero sus estrategias de funcionamiento son muy diferentes.

El K20A Type R es atmosférico y obtiene su mayor rendimiento a regímenes elevados. El K20C utiliza turbocompresor e inyección directa para conseguir una masa de aire mucho mayor y producir alrededor de 400 Nm o más desde una zona considerablemente más baja del cuentavueltas.

Por ese motivo, no es correcto considerar al K20C simplemente como un K20A al que Honda añadió un turbo.

VTEC solo en el lado de escape

Una de las características técnicas más interesantes del K20C es la forma en que utiliza VTEC.

En los motores atmosféricos Honda empleó tradicionalmente VTEC para optimizar el llenado de los cilindros mediante diferentes perfiles de válvulas. En el K20C, el turbocompresor ya puede introducir una gran cantidad de aire en el motor, por lo que Honda aplica VTEC únicamente en el lado de escape.

El sistema modifica el tiempo y la elevación de las válvulas de escape según las condiciones de funcionamiento. El objetivo es evacuar mejor los gases de combustión y contribuir tanto al rendimiento del turbo como a la respuesta del motor.

VTC en admisión y escape

El K20C combina ese VTEC de escape con VTC en ambos árboles de levas.

VTC permite variar continuamente la fase de admisión y escape y controlar con precisión el solapamiento de las válvulas. Honda utiliza esta estrategia para equilibrar respuesta, rendimiento, pérdidas de bombeo y eficiencia según carga y régimen.

La combinación es, por tanto:

• VTEC en escape.
• VTC en admisión.
• VTC en escape.

Este planteamiento diferencia claramente al K20C de los K20 atmosféricos Type R anteriores.

Turbo mono-scroll

Honda utiliza un turbocompresor mono-scroll.

Un diseño twin-scroll puede separar determinados pulsos de escape para reducir interferencias y mejorar la respuesta, pero Honda determinó durante el desarrollo que la división interna necesaria podía limitar el flujo requerido para alcanzar sus objetivos de alta potencia.

La solución fue emplear un turbo mono-scroll relativamente compacto y compensar las necesidades de respuesta mediante la gestión del VTEC, el VTC y la wastegate.

Honda buscaba así dos objetivos que normalmente pueden entrar en conflicto: disponer de más de 300 PS y conservar una respuesta rápida al acelerador.

Wastegate controlada eléctricamente

El control del turbo también cambió respecto a sistemas tradicionales.

El K20C utiliza una wastegate accionada eléctricamente. Esto permite controlar con mayor libertad cuánta energía de los gases de escape se envía a la turbina.

A cargas reducidas, Honda puede abrirla ampliamente para disminuir resistencia de escape. Cuando aumenta la demanda de potencia, el sistema cierra progresivamente la wastegate para acelerar el turbocompresor.

Una vez alcanzada la zona de sobrealimentación, el control de la presión puede realizarse modificando con precisión la apertura de la propia wastegate.

Inyección directa

El K20C utiliza inyección directa de gasolina.

En lugar de introducir el combustible en el conducto de admisión, los inyectores pulverizan directamente dentro de la cámara de combustión. La evaporación del combustible ayuda a reducir la temperatura de la mezcla y aumenta la resistencia frente a la detonación, un aspecto especialmente importante en un motor turbo de alta potencia.

Honda documenta una presión máxima de inyección de 20 MPa, inyectores de siete orificios y capacidad para realizar hasta tres inyecciones durante un mismo ciclo.

El diseño de la corona del pistón también contribuye a dirigir correctamente el combustible y reducir su deposición sobre las paredes del cilindro.

Movimiento tumble y combustión

Honda trabajó específicamente en generar un movimiento vertical o tumble de la mezcla dentro de los cilindros.

La forma de los conductos de admisión fue optimizada mediante CFD para aumentar ese movimiento sin penalizar excesivamente el flujo de aire. La geometría del pistón ayuda posteriormente a mantener el tumble durante la compresión.

Una mezcla más homogénea y una combustión rápida ayudan a reducir la tendencia a la detonación y permiten obtener altas prestaciones con sobrealimentación.

Esto demuestra que el rendimiento del K20C no depende exclusivamente del turbocompresor.

Control de temperatura

Las exigencias térmicas son considerablemente mayores que en los antiguos motores Type R atmosféricos.

Honda utilizó válvulas de escape rellenas de sodio para facilitar la transferencia de calor desde la cabeza de la válvula hacia la guía. Los pistones también incorporan galerías internas de refrigeración mediante aceite.

El colector de escape está integrado en la culata y rodeado por circuitos de refrigeración. Esta solución permite reducir la temperatura de los gases antes de alcanzar el turbocompresor.

Honda empleó además material resistente a altas temperaturas en la carcasa de la turbina.

El objetivo era mantener prestaciones y durabilidad durante cargas sostenidas, precisamente una de las prioridades originales del proyecto K20C.

Componentes internos ligeros y resistentes

Honda no diseñó el K20C como un motor turbo de bajo régimen.

El objetivo era conservar una subida de vueltas rápida hasta aproximadamente 7.000 rpm. Para conseguirlo redujo la masa de diferentes componentes móviles.

Las bielas reciben un proceso de forjado en caliente combinado con trabajo posterior en frío para aumentar su resistencia y permitir una sección más ligera. Los pistones son de aluminio y el menor peso del conjunto permitió reducir también masa en los contrapesos del cigüeñal.

La intención era mantener parte del carácter de altas revoluciones característico de Honda aunque el nuevo Type R utilizara turboalimentación.

K20C del Honda Civic Type R FK2

El Honda Civic Type R FK2 estrenó el K20C en 2015.

En la especificación japonesa y europea documentada por Honda desarrollaba:

• 310 PS a 6.500 rpm.
• 400 Nm entre 2.500 y 4.500 rpm.
• 1.995 cm³.
• compresión de 9,8:1.
• cambio manual de seis velocidades.

Esta primera aplicación estableció prácticamente toda la arquitectura fundamental del motor: turbo mono-scroll, inyección directa, VTEC de escape, VTC en admisión y escape y wastegate eléctrica.

Las particularidades de su instalación en el vehículo se desarrollarán en Motores del Honda Civic Type R FK2.

K20C del Honda Civic Type R FK8

El Honda Civic Type R FK8 conservó el K20C, pero Honda mejoró su rendimiento.

La especificación europea pasó a 320 PS manteniendo 400 Nm de par. Honda confirmó 320 PS a 6.500 rpm y 400 Nm entre 2.500 y 4.500 rpm.

El aumento de 10 PS no procedió únicamente de una nueva calibración.

El FK2 utilizaba una arquitectura de depósito central que obligaba a desviar el recorrido del escape. La nueva plataforma del FK8 permitió utilizar una trayectoria más recta por el túnel del piso, reduciendo restricciones y mejorando la eficiencia de evacuación.

Honda también revisó los pasos de refrigerante alrededor del colector integrado y modificó la distribución de espesores de la carcasa de la turbina para mejorar su resistencia térmica.

La aplicación concreta se desarrolla en Motores del Honda Civic Type R FK8.

K20C del Honda Civic Type R FL5

El Honda Civic Type R FL5 mantiene la arquitectura K20C pero incorpora la evolución más profunda desde el nacimiento del motor.

Honda declara para Japón:

• 243 kW o 330 PS a 6.500 rpm.
• 420 Nm entre 2.600 y 4.000 rpm.

Honda no buscó esta mejora simplemente elevando la presión del turbo. La marca explica que un aumento de sobrealimentación podía perjudicar la respuesta, un aspecto considerado fundamental en un Type R.

Por eso el desarrollo se concentró en hacer que el turbocompresor respondiera y moviera aire de forma más eficiente.

Nuevo turbo para el FL5

El K20C del FL5 recibió un turbocompresor revisado.

Honda redujo el diámetro y el número de álabes del compresor, disminuyendo un 13 % la inercia de los componentes rotativos respecto al diseño anterior. También redujo el tamaño del scroll de la turbina, aligeró componentes y modificó la estructura de los cojinetes para reducir fricciones.

El objetivo no era únicamente conseguir 10 PS más.

Una menor inercia permite que el turbo reaccione más rápidamente a los cambios de acelerador, mejorando la sensación de conexión entre pedal y motor.

Admisión e intercooler del FL5

Honda aumentó el diámetro de los conductos de admisión y adoptó una trayectoria más recta para reducir pérdidas.

También modificó el intercooler. El número de filas pasó de nueve a diez con el objetivo de reducir pérdidas de presión y gestionar mejor el aire comprimido.

Estas modificaciones trabajan conjuntamente con el nuevo turbo.

No existe, por tanto, una sola pieza responsable de que el FL5 alcance 330 PS. El resultado procede de mejorar simultáneamente el flujo antes y después del turbocompresor.

Escape del FL5

El FL5 continúa utilizando una salida de escape triple, pero su funcionamiento interno cambió respecto al FK8.

En el FK8, las salidas laterales constituían la trayectoria principal. Para el FL5 Honda hizo de la salida central, más directa, el camino principal y aumentó su diámetro. La marca declara un incremento del flujo de escape del 13 %.

La reducción de restricciones contribuye tanto al rendimiento del motor como a la respuesta del turbocompresor.

Gestión electrónica del K20C FL5

El control electrónico también recibió modificaciones.

Honda aumentó la resolución del control de encendido, redujo la necesidad de retrasar el avance y revisó conjuntamente VTC, mapa de par y relación entre movimiento del pedal y demanda del motor.

El objetivo era mejorar especialmente la respuesta cuando el conductor vuelve a solicitar aceleración.

Esto ayuda a explicar por qué la evolución FK8–FL5 no puede resumirse simplemente como un cambio de 320 a 330 PS.

FK2 vs FK8 vs FL5

La evolución principal del K20C puede resumirse así:

Honda documenta directamente la progresión de 310 a 320 y posteriormente 330 PS en las especificaciones japonesas/europeas utilizadas como referencia.

Más importante que la cifra máxima es que Honda mantuvo el mismo concepto básico mientras reducía restricciones y mejoraba progresivamente la respuesta y la capacidad térmica.

Diferencias de potencia según mercado

Las cifras de potencia no siempre aparecen expresadas de la misma forma internacionalmente.

Por ejemplo, Honda documenta para el FK8 europeo 320 PS y 400 Nm. En Estados Unidos, el K20C1 del FK8 se especificó en 306 hp SAE net y 295 lb-ft.

Con el FL5 ocurre algo parecido: Honda Japón publica 330 PS y 420 Nm, mientras Honda USA declara 315 hp SAE net para su K20C1.

Estas diferencias no deben interpretarse automáticamente como motores completamente distintos. Las normas y unidades utilizadas para expresar la potencia varían entre mercados, además de existir calibraciones regionales.

Para evitar confusión, cada cifra debe acompañarse siempre del mercado o norma correspondiente cuando resulte relevante.

K20C frente al B16B y K20A

Los tres motores canónicos del silo muestran claramente cómo cambió la filosofía del Civic Type R.

El Motor Honda B16B utiliza 1,6 litros, aspiración natural y un enfoque extremadamente ligado a las altas revoluciones.

El Motor Honda K20A aumentó la cilindrada hasta 2,0 litros y añadió una generación más avanzada de distribución variable, pero conservó la aspiración natural.

El K20C mantiene aproximadamente dos litros, pero introduce turboalimentación, inyección directa y un nivel de par muy superior. Honda desarrolló el motor específicamente alrededor de la necesidad de superar 300 PS sin renunciar a respuesta ni durabilidad en utilización severa.

Por eso el salto del K20A al K20C representa el mayor cambio mecánico en la historia de los Motores del Honda Civic Type R.

Aplicaciones del K20C dentro del Civic Type R

Honda Civic Type R FK2: primera aplicación, 310 PS y 400 Nm.

Honda Civic Type R FK8: evolución hasta 320 PS y 400 Nm en especificación europea.

Honda Civic Type R FL5: evolución hasta 330 PS y 420 Nm en especificación japonesa.

• Motores del Honda Civic Type R FK2
• Motores del Honda Civic Type R FK8
• Motores del Honda Civic Type R FL5

Importancia del Honda K20C

El K20C representa el cambio más profundo en la mecánica del Civic Type R desde la aparición del modelo.

Honda pasó de motores atmosféricos que necesitaban girar a regímenes elevados para producir su máximo rendimiento a un 2,0 litros turbo capaz de superar los 300 PS y entregar 400 Nm desde 2.500 rpm en sus primeras aplicaciones.

Sin embargo, Honda intentó conservar elementos de su filosofía tradicional: respuesta rápida, capacidad para subir de vueltas y una conexión clara entre el acelerador y la entrega del motor. De ahí el uso de un turbo compacto, VTEC de escape, VTC doble, wastegate eléctrica y componentes internos ligeros.

La evolución del FL5 demuestra además que Honda no recurrió simplemente a más presión de sobrealimentación para seguir aumentando prestaciones. Trabajó sobre la eficiencia del conjunto para mejorar simultáneamente potencia, par y respuesta.

Conclusión

El Honda K20C es un 2,0 litros de cuatro cilindros, turboalimentación, inyección directa y distribución DOHC desarrollado específicamente para abrir la era turbo del Honda Civic Type R. Honda combinó un turbocompresor mono-scroll con wastegate eléctrica, VTEC en el lado de escape y VTC en admisión y escape para superar los 300 PS manteniendo una respuesta deportiva y capacidad para soportar utilización severa.

El Honda Civic Type R FK2 estrenó el motor con 310 PS y 400 Nm. El Honda Civic Type R FK8 evolucionó hasta 320 PS y mantuvo 400 Nm gracias, entre otros cambios, a un escape menos restrictivo. El Honda Civic Type R FL5 llevó posteriormente el K20C hasta 330 PS y 420 Nm en Japón mediante un nuevo turbocompresor, admisión revisada, intercooler mejorado, escape de mayor flujo y una gestión electrónica más precisa.

La denominación norteamericana K20C1 se integrará también en esta página en lugar de crear otra URL canónica, preservando así una arquitectura compacta y evitando canibalización.

Dentro de la evolución del Honda Civic Type R, el K20C representa la tercera gran etapa mecánica después del Motor Honda B16B y el Motor Honda K20A.
